Gravity painevaluon todistetusti pysyvä muottivaluprosessi kestävien, mitoiltaan yhtenäisten metalliosien, erityisesti alumiiniseososien, valmistukseen.Xuxingon erikoistunut alumiiniseosten painovoimavaloon, muottien suunnitteluun, valuun ja myöhempään koneistukseen tarjoten räätälöityjä ratkaisuja asiakkaille, jotka etsivät luotettavia valukappaleita teollisuus-, auto- ja insinöörisovelluksiin.
Painovoiman painevalussa käytetään luonnollista painovoimaa korkean ruiskutuspaineen sijaan uudelleenkäytettävän metallimuotin täyttämiseen sulalla seoksella. Tämä kontrolloitu täyttömenetelmä voi tarjota hyvän pinnan laadun, mittojen tasaisuuden ja mekaanisen suorituskyvyn säilyttäen samalla suuremman joustavuuden kuin jotkin korkeapainevaluprosessit. Komponenteille, jotka vaativat suurempia tai paksumpia osia, sisäisiä onteloita, hiekkahylsyjä, työstöä tai lämpökäsittelyä, painovoimapainevalu voi tarjota tehokkaan tasapainon työkaluinvestoinnin, tuotannon tehokkuuden, komponenttien suorituskyvyn ja räätälöinnin välillä.
Sisällysluettelo
- Mikä on painovoimavalu?
- Kuinka painovoiman painevaluprosessi toimii?
- Mitkä ovat painovoiman painevalun tärkeimmät edut?
- Mitkä materiaalit ja sovellukset sopivat painovoimavaloon?
- Kuinka painovoimainen painevalu verrattuna muihin valumenetelmiin?
- Mitkä tekijät vaikuttavat painovoimavalun laatuun?
- Miksi valita Xuxing räätälöityyn painovoimavaloon?
- Usein kysytyt kysymykset
- Johtopäätös

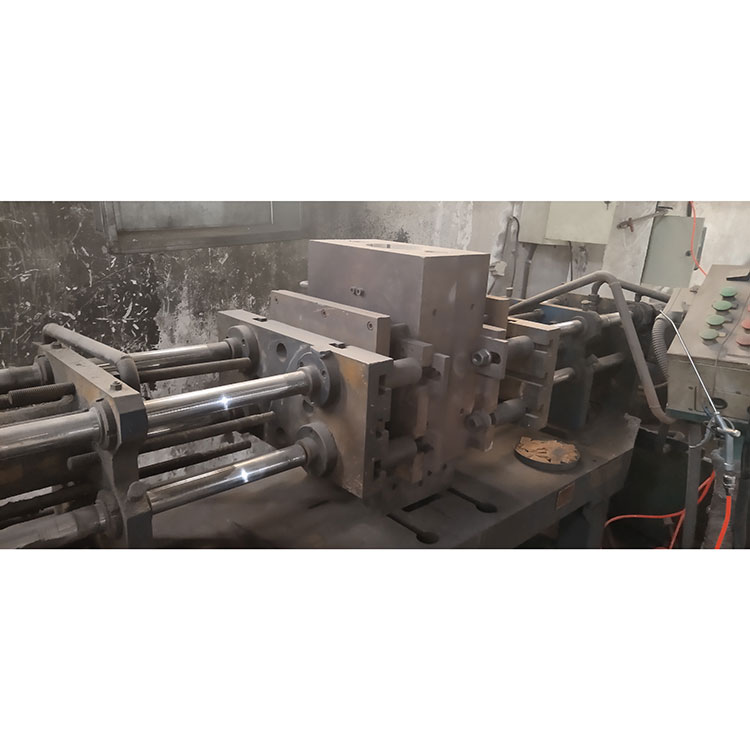

Mikä on painovoimavalu?
Painovoimainen muottivalu on pysyvä muottivalu, jossa sula metalli kaadetaan suoraan uudelleen käytettävään metallisuulakkeeseen. Toisin kuin korkeapainevalu, prosessi ei ole riippuvainen korkeapaineruiskutusjärjestelmästä, joka pakottaa sulan metallin onteloon. Sen sijaan painovoima siirtää sulan metalliseoksen luonnollisesti porttijärjestelmän läpi muottipesään.
Uudelleenkäytettävä metallimuotti on yksi tämän valmistusmenetelmän määrittelevistä ominaisuuksista. Perinteisiin hiekkamuotteihin verrattuna pysyvät metallisuuttimet voivat tarjota paremman toistettavuuden, paremmat pintaominaisuudet ja vakaan osien geometrian toistuvien tuotantojaksojen ajan.
Painovoimapuristusvalu soveltuu erityisesti alumiiniseoskomponentteihin, joissa valmistajat tarvitsevat yhdistelmän rakenteellista eheyttä, suhteellisen hyvää pintakäsittelyä, mittojen yhtenäisyyttä ja kohtuullista tuotannon joustavuutta.
Komponenttien suunnittelusta riippuen valuprosessiin voidaan sisällyttää myös hiekkahylsyjä. Näin valmistajat voivat luoda sisäisiä käytäviä, onteloita, onttoja osia ja muita ominaisuuksia, jotka muutoin edellyttäisivät laajaa työstöä.
Ostajille, jotka tutkivat mukautettua painovoimavalua, lejeeringin valinnan, muotin suunnittelun, täyttökäyttäytymisen, jähmettymisen, koneistuksen ja tarkastuksen välisen suhteen arvioiminen on välttämätöntä ennen tuotannon aloittamista.
Kuinka painovoiman painevaluprosessi toimii?
Luotettava painovoiman painevaluprosessi alkaa suunnittelusta ja työkalujen valmistelusta itse kaatotoimenpiteen sijaan. Jokainen vaihe vaikuttaa lopulliseen laatuun, mittatarkkuuteen, tuotannon yhtenäisyyteen ja valmiin komponentin hintaan.
- Komponenttien ja muotin suunnittelu:Insinöörit arvioivat komponenttien geometrian, seinämän paksuuden, vetokulmat, jakolinjan, sydämet, porttijärjestelmän, nousuputket ja odotetun metallin kutistumisen.
- Muotin valmistus:Uudelleenkäytettävä metallimuotti puhdistetaan, kootaan ja valmistetaan valua varten. Asianmukainen muotin valmistelu auttaa saavuttamaan tasaisen täytön ja osien vapautumisen.
- Seoksen valmistus:Valittu alumiiniseos sulatetaan ja valmistetaan vaaditun materiaalin mukaan. Sulan puhtaus on tärkeää sulkeumien ja muiden mahdollisten vikojen minimoimiseksi.
- Sulan metallin kaataminen:Sula seos siirretään muottiin. Painovoima antaa ontelon täyttämiseen tarvittavan voiman.
- Täyttö ja jähmettyminen:Metalli virtaa porttijärjestelmän läpi ja jähmettyy vähitellen muotin sisällä. Oikea syöttö- ja kiinteytyssuunnittelu auttaa hallitsemaan kutistumista.
- Castingin poisto:Riittävän jähmettymisen jälkeen valmis valu poistetaan muotista.
- Viimeistely ja koneistus:Portit, nousuputket, salama ja muu ylimääräinen materiaali poistetaan. Asiakkaan vaatimuksista riippuen komponentille voidaan tehdä ruiskupuhallus, lämpökäsittely, CNC-työstö, pintakäsittely tai lisätarkastus.
Tämä järjestelmällinen lähestymistapa auttaa valmistajia saavuttamaan toistettavan tuotannon säilyttäen samalla räätälöityjen alumiinikomponenttien edellyttämän joustavuuden.
Mitkä ovat painovoiman painevalun tärkeimmät edut?
Painovoimapainevalu tarjoaa hyödyllisen tasapainon valulaadun, työkaluinvestoinnin, suunnittelun joustavuuden ja tuotannon tehokkuuden välillä. Sen edut tekevät siitä sopivan useisiin teollisuus- ja autokomponentteihin.
1. Hyvä pintakäsittely
Metallimuotilla saadaan yleensä sileämpi muottipinta kuin perinteinen hiekkamuotti. Näin ollen painovoimapainevalukomponentit voivat saavuttaa suhteellisen hyvän pinnan ja saattavat vaatia vähemmän viimeistelyä sovelluksissa, joissa ei tarvita erittäin tiukkoja pintamäärityksiä.
2. Luotettavat mekaaniset ominaisuudet
Painovoimavalu voi tuottaa alumiinikomponentteja, joilla on hyödyllisiä mekaanisia ominaisuuksia, kun valitaan sopiva seos, muottirakenne ja prosessiparametrit. Sopiville komponenteille voidaan myös tehdä lämpökäsittely lujuuden ja suorituskyvyn parantamiseksi.
3. Uudelleen käytettävät työkalut
Pysyvää metallisuutinta voidaan käyttää toistuvasti, mikä auttaa säilyttämään yhtenäisen komponenttien geometrian koko tuotannon ajan. Tämä tekee painovoimasta painevalusta erityisen houkuttelevan toistuvissa valmistusprojekteissa, joissa työkalukustannukset voidaan jakaa useille tuotantosarjoille.
4. Soveltuu isommille ja paksummille komponenteille
Painovoimapainevalu voi olla edullista tietyille suuremmille tai paksummille alumiiniosille. Sen prosessiominaisuudet tarjoavat joustavuutta malleille, jotka eivät välttämättä ole optimaalisia korkeapainevalussa.
5. Joustavat tuotantovaihtoehdot
Vaikka painovoimainen painevalu ei aina ole nopein valutekniikka, se voi olla taloudellisesti houkutteleva monenlaisissa tuotantomäärissä. Sitä harkitaan usein räätälöityjen OEM-komponenttien, teollisuuslaitteiden, autonosien ja teknisten tuotteiden osalta.
- Uudelleenkäytettävät metallityökalut
- Hyvä ja tasainen pinnanlaatu
- Sopii useille alumiiniseoksille
- Hyvä rakenteellinen suorituskyky sopiviin malleihin
- Yhteensopivuus hiekkaydintekniikan kanssa
- Tuki lämpökäsittelyyn ja koneistukseen
- Soveltuu räätälöityyn komponenttituotantoon
- Hyödyllinen pienille ja keskisuurille ja valituille suuremmille tuotantomäärille
Mitkä materiaalit ja sovellukset sopivat painovoimavaloon?
Alumiiniseokset ovat yleisimpiä painovoiman painevalussa käytettyjä materiaaleja. Alumiinissa yhdistyy suhteellisen pieni paino hyödylliseen lujuuteen, korroosionkestävyyteen, lämmönjohtavuuteen ja työstettävyyteen, mikä tekee siitä sopivan moniin teknisiin sovelluksiin.
Suorituskykyvaatimuksista riippuen valmistajat voivat arvioida erilaisia alumiiniseoslaatuja. A356 on yksi yleisesti käytetty alumiinivaluseos, erityisesti komponenteille, joissa lujuus, työstettävyys ja lämpökäsittelykyky ovat tärkeitä.
Seosvalinnan tulee kuitenkin aina perustua todelliseen käyttötarkoitukseen. Mekaaniset vaatimukset, käyttölämpötila, korroosiolle altistuminen, mittavaatimukset, koneistustarpeet ja pintakäsittely tulee ottaa huomioon ennen lopullisen materiaalin valintaa.
Tyypillisiä painovoimapainevalettujen alumiiniosien sovelluksia ovat:
- Autojen komponentit ja rakenneosat
- Teollisuuden koneiden komponentit
- Mekaanisten laitteiden kotelot
- Tekniset laitteet
- Alumiiniset rakenneosat
- Lämpöön liittyvät laitteiden komponentit
- Komponentit sisäisillä käytävillä
- Räätälöidyt OEM-varaosat
Kun komponentti vaatii sisäisiä onteloita tai monimutkaisia kulkuväyliä, hiekkahylsyt voidaan integroida muotin suunnitteluun. Tämä voi merkittävästi laajentaa painovoiman painevalun geometrisia mahdollisuuksia samalla, kun se vähentää materiaalin määrää, joka muuten joutuisi poistamaan koneistuksen kautta.
Kuinka painovoimainen painevalu verrattuna muihin valumenetelmiin?
Valuprosessin valinta ei saa koskaan riippua pelkästään alkuperäisestä yksikköhinnasta. Insinöörien ja hankintatiimien tulisi harkita työkaluinvestointeja, vuotuista tuotantomäärää, komponenttien kokoa, seinämän paksuutta, geometriaa, mittatoleransseja, mekaanisia vaatimuksia, pinnan viimeistelyä ja loppupään koneistusta.
| Ominaisuus | Gravity painevalu | Hiekkavalu | Korkeapaineinen painevalu | Matalapainevalu |
|---|---|---|---|---|
| Muotin tyyppi | Uudelleenkäytettävä metallisuutin | Yleensä kuluva hiekkamuotti | Uudelleenkäytettävä metallisuutin | Uudelleenkäytettävä metallimuotti |
| Täyttömenetelmä | Luonnollinen painovoima | Luonnollinen painovoima | Korkeapaineinen ruiskutus | Hallittu matalapaine |
| Pintakäsittely | Yleisesti hyvä | Yleensä karkeampi | Erittäin hyvä | Hyvä |
| Työkalujen uudelleenkäytettävyys | Korkea | Matala | Korkea | Korkea |
| Tyypillinen tuotantonopeus | Kohtalainen | Matalasta kohtalaiseen | Korkea | Kohtalainen |
| Suuret tai paksut komponentit | Sopii useisiin malleihin | Erittäin joustava | Joillekin malleille rajoitetumpi | Sopii valittuihin malleihin |
| Tuotannon joustavuus | Pienistä suuriin volyymeihin | Erinomainen prototyypeille ja pienille volyymeille | Sopii parhaiten suurille volyymeille | Keskisuurista suuriin volyymeihin |
Yllä oleva vertailu antaa yleisiä ohjeita yleisen sijoituksen sijaan. Sopivin valmistusprosessi riippuu tietystä komponentista ja tuotantovaatimuksista. Kokeneen valukappaleen valmistajan tulee tarkistaa suunnittelupiirustus tai 3D-malli ennen prosessin vahvistamista.
Mitkä tekijät vaikuttavat painovoimavalun laatuun?
Korkealaatuinen painovoimavalu riippuu useista toisiinsa liittyvistä tekijöistä. Työkalujen, lejeeringin valmistelun, kaatoolosuhteiden, jähmettymiskäyttäytymisen, koneistuksen ja tarkastuksen on toimittava yhdessä luotettavien tulosten saavuttamiseksi.
Muotti- ja porttisuunnittelu
Porttijärjestelmät, nousuputket, vetokulmat, jakoviivat, seinämän paksuus ja jäähdytysolosuhteet on otettava huomioon työkaluja kehitettäessä. Huono suunnittelu voi lisätä epätäydellisen täytön, kutistumisen, huokoisuuden, vääntymisen tai vaikean muotista purkamisen riskiä.
Sulan metallin lämpötila
Sulan seoksen lämpötila vaikuttaa juoksevuuteen ja kiinteytymiseen. Jos lämpötila on liian alhainen, voi tapahtua ennenaikaista jähmettymistä. Jos se on liian korkea, prosessissa voi esiintyä muita laatu- ja työkaluongelmia. Prosessiparametrit tulee siksi määrittää valitun metalliseoksen ja komponentin geometrian mukaan.
Muotin lämpötila
Tasainen muotin lämpötila edistää vakaata täyttöä ja jähmettymistä. Sopivien lämpöolosuhteiden ylläpitäminen on erityisen tärkeää valmistettaessa komponentteja toistuvasti.
Seoksen puhtaus
Sulkeumat ja liiallinen kaasupitoisuus voivat vaikuttaa valukomponenttien eheyteen. Asianmukainen sulatteen valmistelu ja prosessin ohjaus ovat siksi tärkeitä rakenne- tai suorituskyvyn kannalta kriittisiä osia valmistettaessa.
Lämpökäsittely ja koneistus
Jotkut alumiinivalut voidaan lämpökäsitellä tiettyjen mekaanisten ominaisuuksien saavuttamiseksi. CNC-työstöä voidaan sitten käyttää kriittisiin reikiin, asennuspintoihin, kierteisiin tai muihin ominaisuuksiin, jotka vaativat tiukempia mittatoleransseja kuin valuolosuhteet voivat tarjota.
Laaduntarkastus
Mittatarkastukset ja silmämääräiset tarkastukset auttavat varmistamaan, että valukappaleet ovat asiakkaiden vaatimusten mukaisia. Vaativissa sovelluksissa voidaan harkita lisätarkastusmenetelmiä komponenttieritelmän ja laatustandardin mukaisesti.
Miksi valita Xuxing räätälöityyn painovoimavaloon?
Xuxingilla on laaja kokemus alumiiniseosten painovoimavalusta, ja se tarjoaa valmiuksia, jotka kattavat muottien suunnittelun, painovoimavalun, hiekkaydintuotannon ja koneistuksen. Sen valmistusominaisuudet on suunniteltu tukemaan räätälöityjä valuprojekteja työkalujen kehittämisestä valmiiden komponenttien tuotantoon.
Ostajille, jotka etsivät aKiinalainen painovoimavalojen valmistaja, integroitu toimittaja voi yksinkertaistaa projektiviestintää ja tuotannon hallintaa. Sen sijaan, että koordinoisivat erillisiä toimittajia työkaluissa, valussa, hylsyissä ja koneistuksessa, asiakkaat voivat työskennellä yhden valmistuskumppanin kanssa tuotantoprosessin useiden vaiheiden hallinnassa.
Xuxingin painovoimaiset painevaluominaisuudet voivat tukea projekteja, jotka vaativat:
- Räätälöity muotin kehitys:Valumuotteja voidaan kehittää asiakkaan piirustusten ja komponenttigeometrian mukaan.
- Alumiiniseosvalu:Sopivat alumiiniseosmateriaalit voidaan arvioida sovelluksen mukaan.
- Hiekkaydintuotanto:Sisäiset ontelot ja kanavat voidaan sisällyttää sopiviin komponentteihin.
- Koneistuspalvelut:Kriittiset mitat ja toiminnalliset ominaisuudet voidaan käsitellä valun jälkeen.
- Tekninen tuki:Valmistusnäkökohdat voidaan arvioida ennen työkaluja ja massatuotantoa.
- Tuotannon johdonmukaisuus:Uudelleenkäytettävät työkalut tukevat toistuvaa tuotantoa ja yhtenäistä komponenttien geometriaa.
Asiakkaat voivat myös tutustua yrityksen toimintaanpainevalutuotteet ja -ratkaisutvertailla eri valmistusvaihtoehtoja räätälöityille alumiinikomponenteille.
Ennen tarjouksen pyytämistä on suositeltavaa laatia 2D-suunnittelupiirustus, 3D-CAD-malli, materiaalispesifikaatio, vuosimäärä, kriittiset toleranssit, pintavaatimukset, lämpökäsittelyvaatimukset ja koneistusspesifikaatiot. Täydellisten teknisten tietojen antaminen auttaa valmistajaa arvioimaan työkalujen monimutkaisuutta ja tuotantokustannuksia tarkemmin.
Usein kysyttyjä kysymyksiä painovoimavalusta
1. Mikä on tärkein ero painovoimavalun ja hiekkavalun välillä?
Painovoimapuristusvalussa käytetään uudelleenkäytettävää metallimuottia, kun taas tavanomaisessa hiekkavalussa käytetään tavallisesti kuluvaa hiekkamuottia. Pysyvä metallisuulake voi tarjota paremmat pintaominaisuudet ja tasaisemman geometrian toistuvien tuotantosyklien aikana.
2. Sopiiko painovoimapainevalu alumiiniosille?
Kyllä. Alumiiniseoksia käytetään laajalti painovoiman painevalussa. Prosessi soveltuu monille komponenteille, jotka vaativat tasapainoa lujuuden, painon, pinnan laadun, mittojen koostumuksen ja tuotannon joustavuuden välillä.
3. Voidaanko painovoimapuristusvalut lämpökäsitellä?
Kyllä. Tietyt alumiiniseokset voivat saada lämpökäsittelyjä, kuten T6, kun seos ja komponenttirakenne ovat sopivia. Lämpökäsittely tulee valita vaadittujen mekaanisten ominaisuuksien ja materiaalispesifikaatioiden mukaan.
4. Voidaanko sisäisiä onteloita tuottaa painovoiman painevalulla?
Kyllä. Hiekkasydämiä voidaan sisällyttää sopiviin painovoimavalurakenteisiin sisäisten käytävien, onteloiden, onttojen osien ja muiden ominaisuuksien luomiseksi, joita ulkoinen muottipesä ei voi muodostaa suoraan.
5. Sopiiko painovoimapuristusvalu massatuotantoon?
Painovoimapuristusvalua voidaan käyttää toistuvassa tuotannossa ja valituissa suuremman volyymin sovelluksissa. Edullisin valumenetelmä riippuu kuitenkin tuotantomäärästä, komponenttien geometriasta, syklin ajasta, työkaluinvestoinneista ja laatuvaatimuksista.
6. Mitä tietoja tarvitaan painovoiman painevalun tarjoukseen?
Asiakkaiden tulisi mieluiten toimittaa 2D-piirustus tai 3D-CAD-malli, materiaalispesifikaatio, arvioitu tuotantomäärä, kriittiset mitat ja toleranssit, pinnan viimeistelyvaatimukset, lämpökäsittelyvaatimukset ja koneistustiedot. Nämä tiedot auttavat valmistajaa arvioimaan työkaluja ja valmistusvaatimuksia.
7. Kuinka ostajat voivat valita luotettavan painovoiman painevalutoimittajan?
Ostajien tulee arvioida toimittajan valukokemusta, työkaluvalmiuksia, materiaalituntemusta, koneistuskapasiteettia, laadunvalvontamenettelyjä, tuotantolaitteita, teknistä tukea ja kykyä käsitellä räätälöityjä projekteja. Näytteiden osien tarkistaminen ja teknisistä vaatimuksista keskusteleminen ennen massatuotantoa voivat myös vähentää projektiriskiä.
Johtopäätös: Onko painovoimavalu oikea valmistusratkaisu?
Painovoimapainevalu tarjoaa tehokkaan yhdistelmän uudelleenkäytettäviä työkaluja, hyvää pinnan laatua, mittojen tasaisuutta, mekaanista suorituskykyä ja suunnittelun joustavuutta. Se on erityisen arvokas alumiinikomponenteille, joissa tavanomainen hiekkavalu ei välttämättä tarjoa haluttua pinnanlaatua, kun taas korkeapainevalu ei välttämättä ole käytännöllisin ratkaisu komponenttien koon, seinämän paksuuden, työkaluvaatimusten tai tuotantomäärän vuoksi.
OEM-valmistajille, insinööreille, jakelijoille ja hankintatiimeille oikean valmistuskumppanin valinta on yhtä tärkeää kuin itse valuprosessin valinta. Kokemuksensa muottien suunnittelusta, alumiinin painovoimavalusta, hiekkaydintuotannosta ja koneistuksesta Xuxing voi tarjota integroidun lähestymistavan räätälöityjen komponenttien valmistukseen. Jos olet kehittämässä uutta alumiinikomponenttia tai etsit luotettavaa kiinalaista valujen toimittajaa,ota meihin yhteyttäpiirustusten, materiaalivaatimusten ja tuotanto-odotusten kanssa keskustellaksesi sopivasta Gravity Die Casting -ratkaisusta projektiisi.
